POSICIONADORES DE COLUNAS

Capacidade: de 4.000 kg até 15.000 kg



CARACTERÍSTICAS:

Os posicionadores Sideros de colunas podem ser usados para uma variedade de peças e soldas. Tipicamente, os posicionadores de colunas são usados para formas retangulares longas que devem ser suportadas por ambas as extremidades.
Sub-bases móveis manuais e em opção motorizadas podem ser fornecidas sobre carris de acordo com o comprimento das peças, de modo a operar em pedaços de tamanhos e formas diferentes, utilizando uma única estação. Com uma grande gama de velocidades de rotação todos os processos de solda podem ser acomodados: como MIG, TIG, SAW e solda a laser.

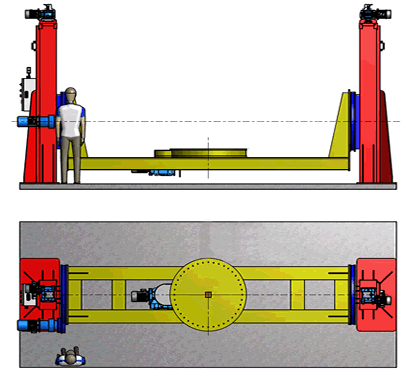

Uma configuração típica consiste de um posicionador de coluna conduzido com uma coluna com coroa giratória. Posicionadores sincronizados duplos podem ser usados para peças excepcionalmente longas ou peças que têm preocupações de torção. Versões robóticas para aplicações manuais podem ser acomodadas dependendo das necessidades específicas.


FUNCIONALIDADE:

Sincronização perfeita para obter os melhores resultados. No caso de posicionadores de elevação de coluna, a sincronização entre as colunas utiliza controladores de freqüência variável AC que fornecem uma sincronização dinâmica durante o ciclo de elevação, bem como a absoluta re-sincronização mecânica em curso completo, nas extremidades superiores e inferiores das colunas. O eixo de elevação usa dois parafusos com recirculação de esferas para redundância, acoplados e impulsionados por um motor comum.



CARACTERÍSTICAS DAS MÁQUINAS:

• Adequadas para longas soldas.
• As capacidades variam de 4.000 kg até 25.000 kg.
• Baixa manutenção.
• Mãe painel de controle incluído em todos os modelos.
• Velocidade de rotação de controle AC 50:1.
• Display LCD para visualização de: mensagens , avisos, problemas e gráficos de funcionamento.
• Encoder absoluto de actuação com um alto nível de precisão, rotações e diagnóstico.
• Parafusos com recirculação de esferas para alta precisão e rendimento no trabalho.
• Indicação unidades da altura de elevação de cada coluna.
• Controle do nivelamento de carga automático com re- alinhamento das colunas não em linha.


POSICIONADOR DE COLUNA - ESPECIFICAÇÕES E DIMENSÕES

ESPECIFICAÇÕES TÉCNICAS

SLC 4.000

SLC 5.000

SLC 6.000

SLC 10.000

SLC 12.000

SLC 15.000

SLC 20.000

Capacidade máxima [kg]

4.000

5.000

6.000

10.000

12.000

15.000

20.000

Ø Mesa giratória [mm]

600

750

750

900

1.000

1.000

1.000

Torque máximo [nm]

3.500

4.000

4.000

7.500

10.000

10.000

22.000


OPCIONAL:

- Interruptor de controle do pé
- Estrutura de suporte da solda
- Sub- bases móveis alimentadas ou manuais sobre carris
- Integração robótica
