POSICIONADORES DE SOLDA DE 3 EIXOS

Capacidade de 1.250 kg até 100.000 kg

Posicionamento a 3 eixos: elevação, inclinação de até 140° e rotação elétrica da mesa



CARACTERÍSTICAS:

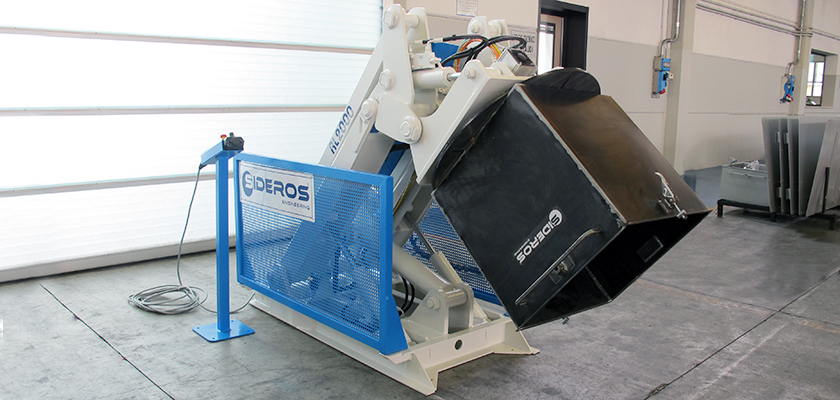

Os posicionadores e manipuladores inovadores ROTOLIFT foram projetados para a montagem e solda, onde são previstos inclinação, rotação e elevação

Isto permite ao operador trabalhar numa posição ergonômica, reduzir consideravelmente a quantidade de trabalho e permite a utilização dos meios de elevação tradicionais.

A máquina eleva e inclina a peça de trabalho por meio de cilindros óleo dinâmicos, enquanto a mesa traz peça gira a uma velocidade controlada através da utilização de um grupo de movimento acionado electricamente ou hidraulicamente.

VANTAGENS DA UTILIZAÇÃO DE ROTOLIFT:

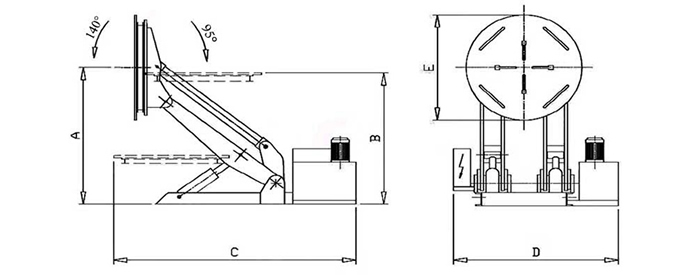

DADOS E DIMENSÕES ROTOLIFT

ESPECIFICAÇÕES

RL 1.250

RL 2.000

RL 3.000

RL 4.500

RL 6.500

RL 8.500

RL 11.000

Carga máxima [kg]

1.250

2.000

3.000

4.500

6.500

8.500

11.000

Máxima inclinação da mesa

95°/140°

95°/140°

95°/140°

95°/140°

95°/140°

95°/140°

95°/140°

Tempo rotação mesa versão óleo dinâmica [giros/min]

2

1,75

1,50

0,90

0,60

Indisponível

Indisponível

Tempo rotação mesa versão elétrica
[giros/ min]

0,05÷2

0,05÷2

0,05÷2

0,05÷1,5

0,05÷1,5

0,05÷1

0,05÷1

Altura máxima do centro de rotação com mesa vertical "A"

1.120

1.300

1.620

2.085

2.400

2.780

2.900

Altura min/nível máximo horizontal da mesa "B"

700/1.300

700/1.500

720/1.570

900/2.160

960/2.470

1.230/3.000

1.300/3.150

Comprimento total [mm] "C"

1.900

2.000

2.400

3.000

3.600

3.900

4.900

Largura total [mm] "D"

1.700

1.950

2.050

2.160

2.300

2.400

2.400

Peso da máquina [kg]

727

1.114

1.477

2.627

3.434

4.590

5.100

Dimensões da mesa [mm] "E"

Ø 800

Ø 800

Ø 1.100

Ø 1.500

Ø 1.500

Ø 1.710

Ø 1.710

A PEDIDO:
- ROTOLIFT RL 13.000 com uma capacidade màxima de 13.000 kg.
- ROTOLIFT com aumento de inclinacão até 140°.
- Aplicações especiais: carga maior de posicionamento de 20 t, 30 t, 40t, 60t, 80 t e 100 t.
- As especificações técnicas podem ser personalizados de acôrdo com as necessidades dos clientes.

OPCIONAL:
- Memórias para o posicionamento automático.
- Pedal para dirigir a mesa de rotação.
